SHURE DIS-CCU-E Центральный блок дискуссионной системы DDS 5900

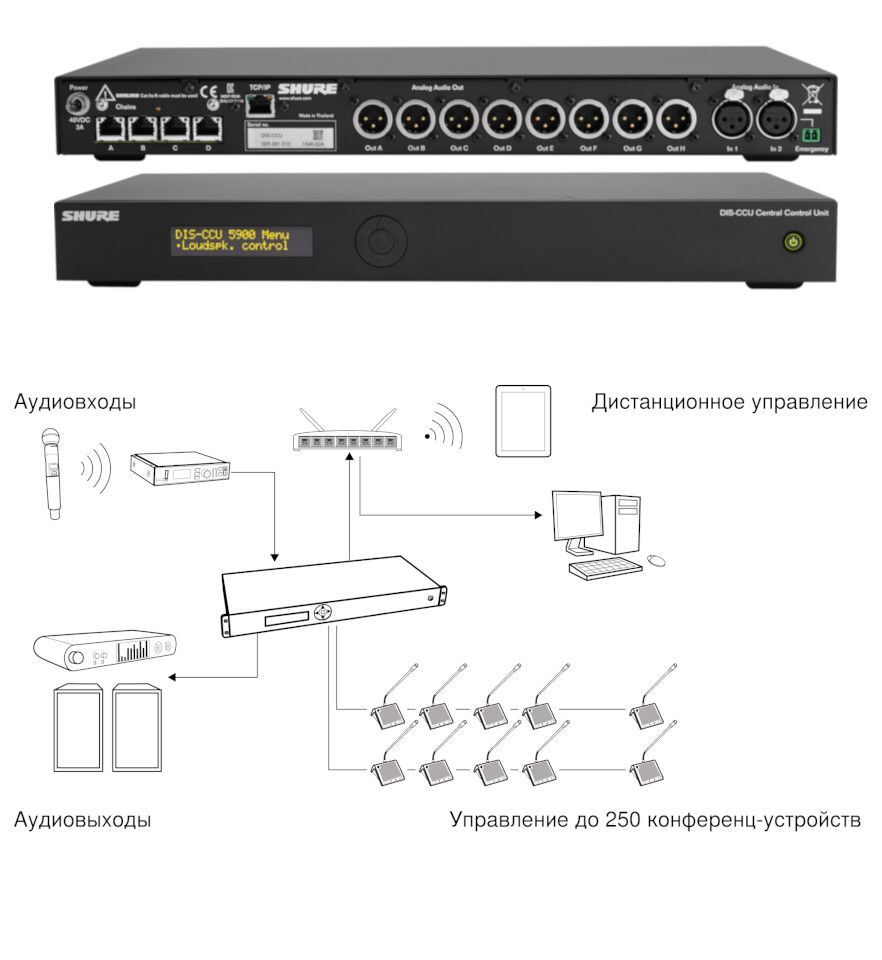

Центральный блок дискуссионной системы DDS 5900 Shure DIS-CCU-E.

Особенности:

• Полностью цифровая передача аудиосигнала - базового канала плюс 31 канала синхронного перевода и 8 активных микрофонов в одной системе, используя стандартный экранированный кабель CAT5e.
• Удобная настройка при помощи OLED-дисплея на передней панели.
• Передачу по протоколу TCP/IP сигналов о статусе системы для интеграции с внешними системами управления (AMX, Crestron и т. д.).
• Многоязычный веб-браузер для настройки системы, управления списком микрофонов / запросов и основных параметров с помощью планшета или компьютера.
• Встроенный веб-интерфейс для назначения номеров и имен участников.
• 2 аналоговых аудиовхода.
• 8 аналоговых аудиовыходов для передачи аудиосигнала от пульта или группы пультов, или каналов синхронного перевода.
• Обеспечение питания до 60 пультов без дополнительного усиления.
• Максимальное количество пультов с дополнительным усилением до 250.
• Надежный, малошумный встроенный термостат с регулируемой температурой.
• Внешнее управление возможно через протокол «простой в использовании» для внешнего управления через Ethernet.
• Топология построения сети DCS-LAN с проходным подключением пультов.
• Четыре сети DCS-LAN с возможностью питания при помощи одного источника PS CU.
• Универсальная программа для тестирования производительности системы, конференц-пультов и устройств переводчиков.
• Подключение системы автоматического наведения камеры на докладчика при помощи дополнительной системы управления камерой CP 7890.

• Параметры системы:
• Максимальное количество дискуссионных устройств: 250.
• Количество дискуссионных устройство с питанием от DIS-CCU: до 60.
• Максимальное количество языков (канал перевода): 2.
• Максимальное количество пультов переводчика: 32.
• Сетевые характеристики:
• Выходы DCS-LAN: Четыре (4) разъема RJ45 "мама".
• TCP/IP: Один (1) RJ45 разъем "мама".

• Аудио характеристики:
• Аудиовходы:
• Аналоговый вход 1: один 3-пин XLR разъем "мама" (балансный).
• Номинальный входной уровень (Вход1) переключаемый: 0 дБм (0,775В RMS) / -10 дБм (0,245В RMS).
• Максимальный входной уровень: +15 дБм (4,5В RMS).
• Входной импенданс: 50-100 кОм.
• Аналоговый вход 2 (Аудиовход или Вход аварийного сигнала - EEM): один 3-пин XLR разъем "мама" (балансный) с закрытым контактом.
• Аудиовыходы:
• Аналоговый аудиовыход: восемь 3-пин XLR разъемов "папа" (балансный).
• Максимальная нагрузка: > 1 кОм.
• Номинальный выходной уровень: 0 дБм при номинальном входе.
• Максимальный выходной уровень: 4.9В RMS ~ +16 дБм.

• Электрические характеристики:
• Потребляемая мощность: 22 Вт/48 В (150 Вт макс.).
• Напряжение питания микрофонных пультов: 122Вт / 48В.
• Качество звука: Аудио 24-бит, частота дискретизации 32 кГц.
• Частотный диапазон: 65 Гц - 16 кГц.
• КНИ: < 0.1 %.
• Соотношение сигнал/шум: > 85 дБА.
• Механические характеристики:
• Размещение: Настольное или в стандартную 19" стойку.
• Габаритные размеры (ВхШхГ): 44.4 x 426 x 186 мм.
• Цвет: Черный.
• Масса: 2.8 кг.
• Рабочая температура: 5° до 40° C.
• Влажность: 35-80%.
• PS CCU Внешний блок питания (SNP-A15T):
• Напряжение питания: 100-240 В, 50-60 Гц, номинальное.
• Максимальная потребляемая мощность: 175 Вт.
• Общая потребляемая мощность: 144 Вт (power factor: >0.9).
• Потребление в режиме ожидания: <0.5 li="">
• Напряжение питания: 48В/3А при 40°C.
• Пусковой ток 230 В: <80 a="" 115="" :="" 40="" li="">
